Подача
|
Автоматическая |
Максимальная ширина фаски (мм)
|
6 |
Работа по кромке
|
Прямолинейная |
Особенности
|

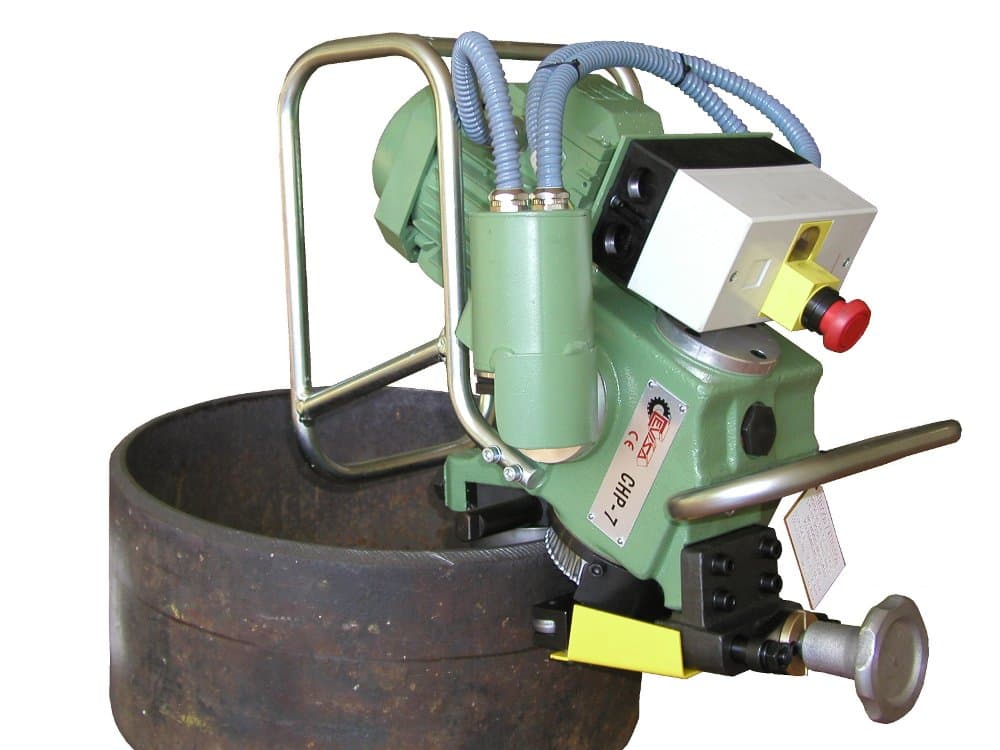

Работа на трубах |
Мощность привода (Вт)
|
750 |
Снятие фасок
|
С листов |
Угол обработки кромки
|
30°, 37,5°, 45° |
Вес, кг
|
34 |

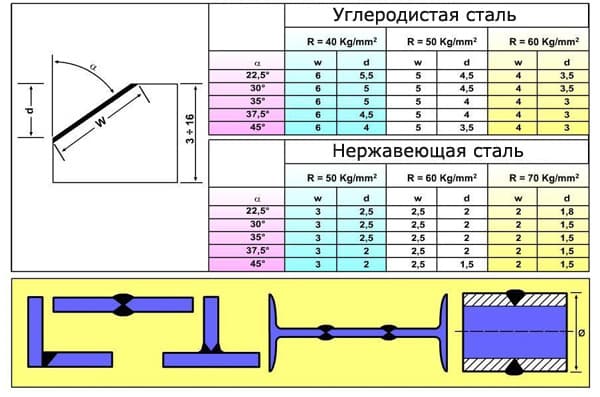

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР-7 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски w - ширина фаски d - глубина фаски (глубина разделки) (катет) R - твердость металла Приведем пример. Нам надо снять фаску с углом 30°, заготовка — из углеродистой стали с твердостью R=50 кг/мм2. Нам нужны данные верхней половины таблицы: именно они приведены для интересующей нас углеродистой стали. В крайнем левом столбце (градусы; а) находим значение «30°». От этого значения идем влево по строке до столбца R=50 кг/мм2. Значения, которые мы находим, - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 30° и заготовка из углеродистой стали с твердостью R=50 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
