РЕЗЦЫ ДЛЯ РАЗЪЕМНЫХ ТРУБОРЕЗОВ ОТРЕЗНЫЕ И ФАСОЧНЫЕ ТИПОВ SRP и MRP

езки и снятия фасок под сварку

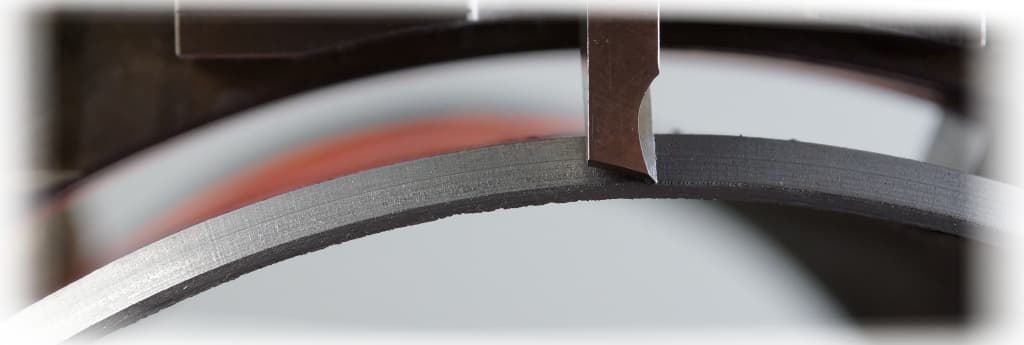

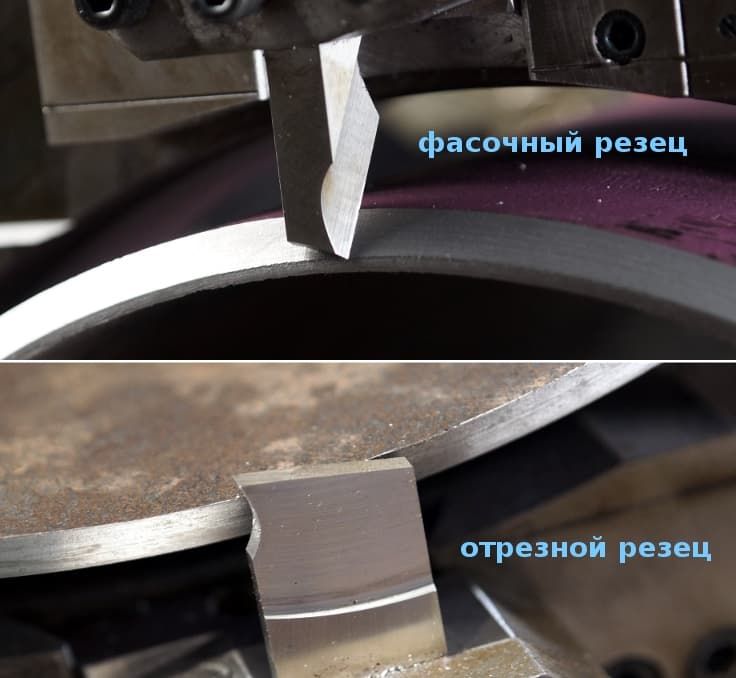

Основное назначение разъемных труборезов для стальных труб это качественная перпендикулярная отрезка в размер и снятие фасок под сварку на торце трубы. Разъемные труборезы представляют собой класс портативного оборудования и могут применяться не только в цеховых, но и в полевых монтажных и ремонтных условиях. Рабочий инструмент любого разъемного трубореза резцы отрезные и фасочные каждый из которых выполняет свою задачу. Резцы могут работать одновременно или по отдельности, согласно технического задания на обработку.

Типы резцов для разъемных труборезов

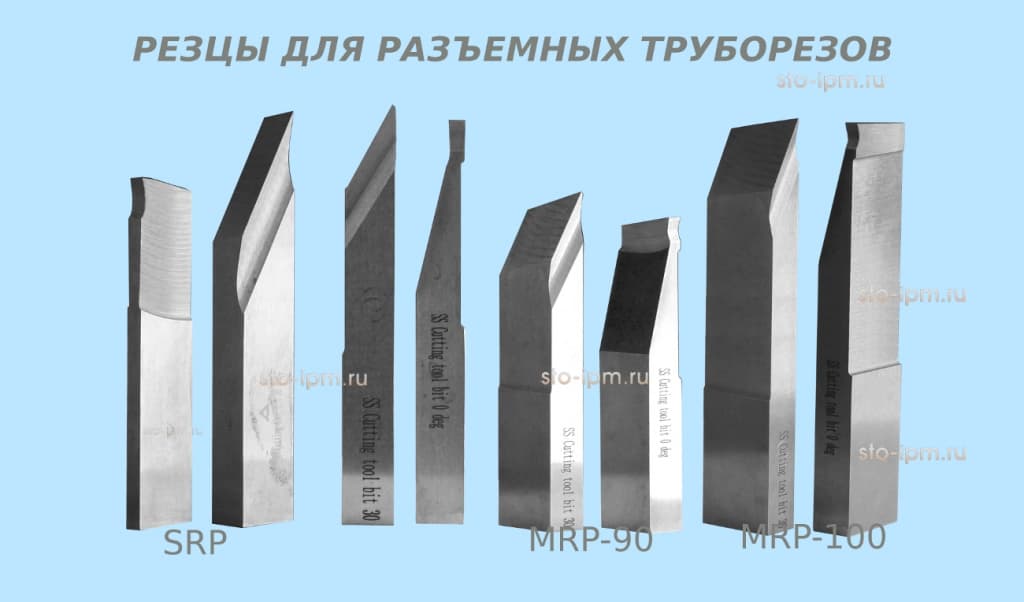

В зависимости от схемы обработки разделяют типы резцов SRP и MRP.

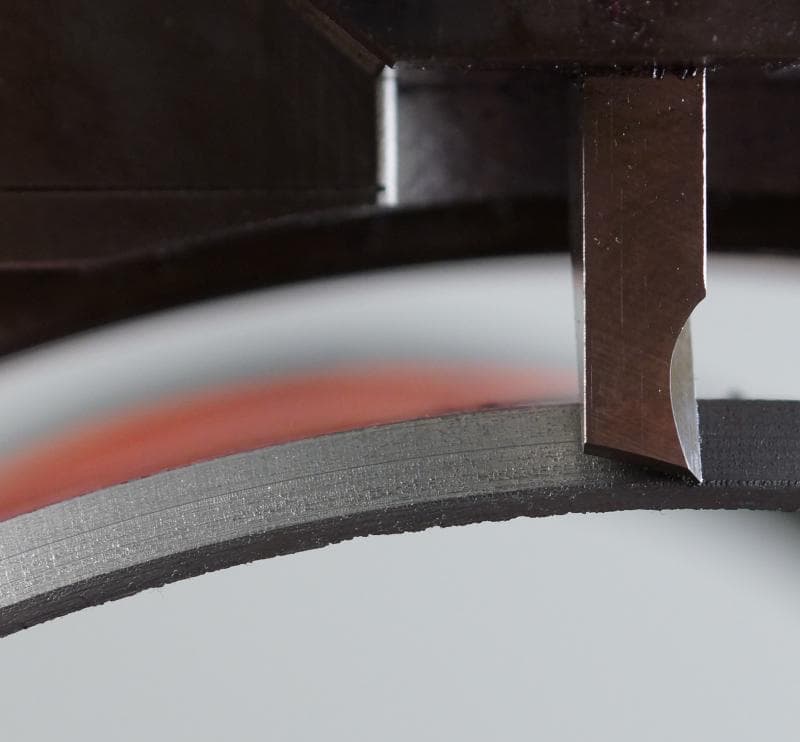

SRP – single run processing  резцы используют для обработки торца за одну установку резцов. При такой обработке не требуется менять положение фасочного резца. Такие резцы можно считать стандартными, и применимы на разъемных труборезах всех производителей. Такая схема обработки имеет ограничение по максимальной толщине стенки трубы и как правило равняется 20мм. Толщина стенки ограниченная 20мм., по сути, единственный недостаток таких резцов. Попробуем рассмотреть в чем причина ограничения по толщине стенки 20мм.

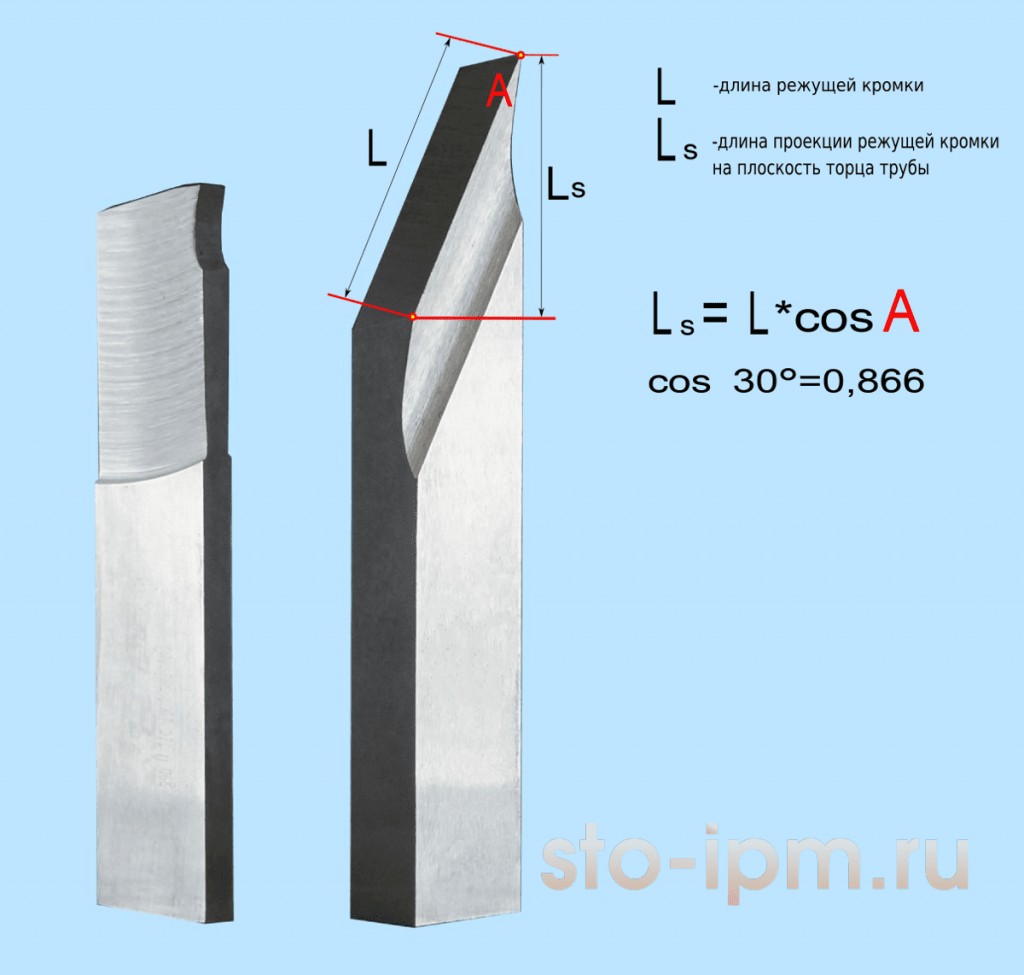

На рис. SRP резцы для разъемного трубореза с размерами режущей кромки. Длина режущей кромки L фасочного SRP резца составляет 39мм. Проекция режущей кромки на плоскость, в которой расположен торец трубы Ls равна L*cosA где A – угол фасочного резца. Самый распространенный угол-30°. Cos30 °- 0,866. Значит, проекция Ls составит 33,7 мм. Это теоретический максимум по резцу который на практике использования разъемного трубореза недостижим по причине запредельных, для такого оборудования, режимах. Ширина стружки при таком режиме будет равняться ширине режущей кромки, т.е. 39мм.. Максимально допустимая ширина стружки, которая создает допустимые нагрузки на разъемный труборез составляет ~20мм. Это значит что проекция на торец трубы Ls при этом составит 20*0,866=17,32мм. Это означает что максимальная толщина стенки трубы которую можно обработать резцами SRP составит 17,32+2,5 (размер притупления) ~ 19,85мм. Что касается отрезного резца SRP типа: резец имеет достаточный запас жесткости в направлении резания, но ограниченный запас прочности (сечение) в поперечном направлении т.к. его толщина не превышает 5мм. по всей длине. Это обстоятельство также ограничивает применять его при толщинах стенки более 20мм.

ВЫВОД: SRP резцы для разъемного трубореза имеют ограничение по максимальной толщине стенки трубы 20 мм., но они проще в обращении т.к. не требуется дополнительная настройка и операция отрезки и снятия фаски выполняется за одну установку резцов. Большинство моделей труборезов допускают использование SRP резцов со стандартными резцедержателями. Резцы SRP для разъемных труборезов широко представлены на рынке.
ПРЕДОСТЕРЕЖЕНИЕ: Геометрия фасочного резца теоретически позволяет снимать фаску шириной более 20мм., но это не допустимо по причине возникновения запредельных нагрузок на труборез с результатом выхода его из строя. Ширина фаски не должна превышать 20мм.
ПРЕИМУЩЕСТВА: Возможно выполнять отрезку без снятия фаски т.к. габариты отрезного резца не требуют снятой фаски для перемещения. Отрезка со снятием фаски происходит за одну установку резцов. Не требуется продольной настройки положения фасочного резца. Многие  модели труборезов предназначены для работы с такими резцами.

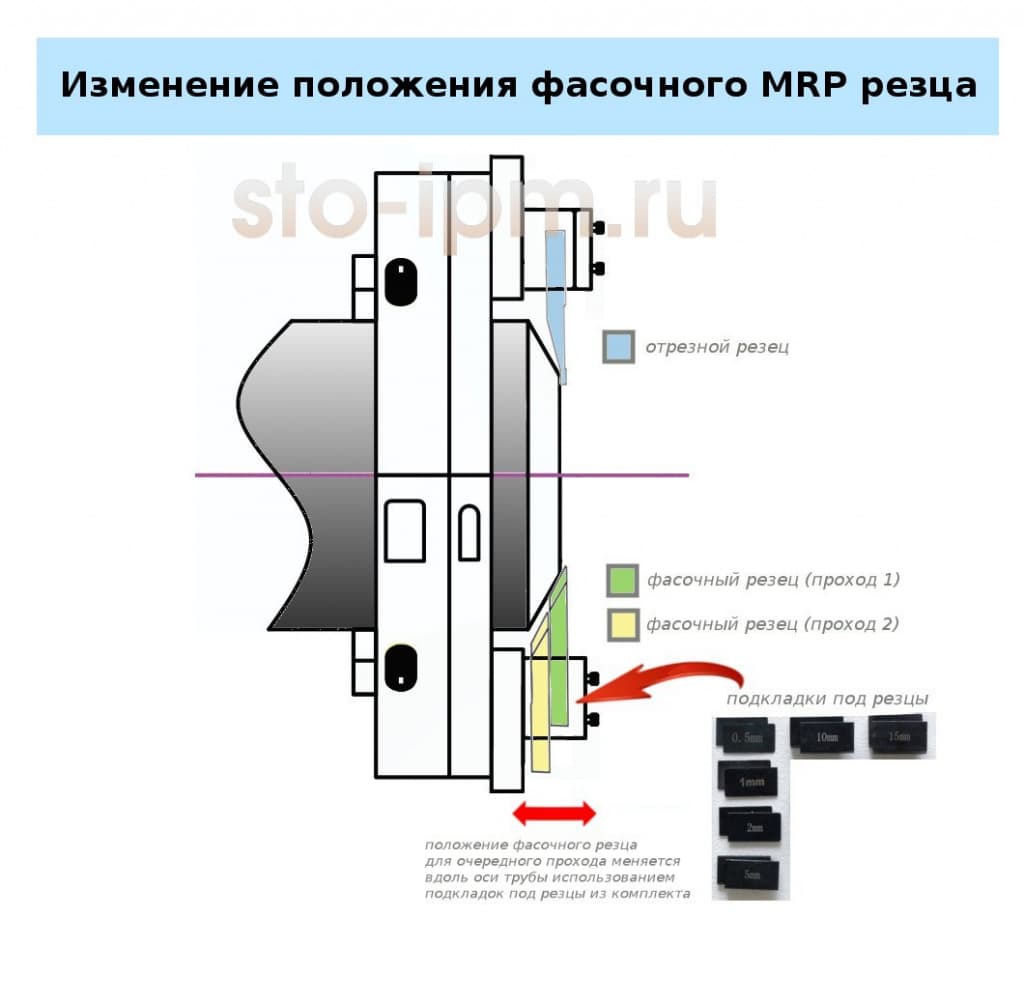

MRP – multi run processing резцы, или как их еще называют, усиленные  используются для резки толстостенных труб в несколько проходов с перестановкой фасочного резца в направлении оси трубы. Обработка торцов труб в один проход возможна до толщины стенки 20мм с учетом притупления 2,5мм.

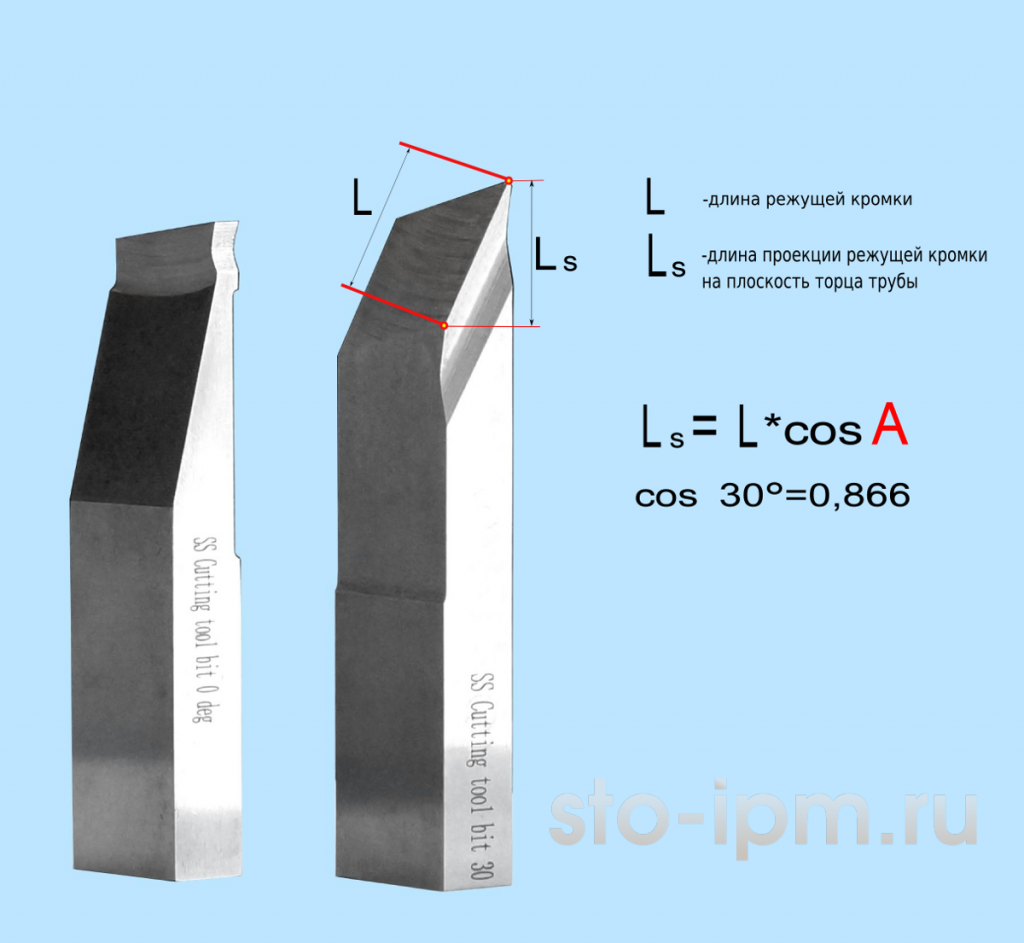

Особенность таких резцов- повышенная жесткость: для фасочного резца в направлении резания и в поперечном направлении для отрезного в поперечном направлении. Поэтому такие резцы также называют усиленными. Фасочный резец имеет ширину режущей кромки L-22мм., проекцию Ls-19мм. Это означает, что применение такого фасочного резца исключает повышенные и запредельные нагрузки на труборез. Использование данных резцов предполагает отрезку только одновременно со снятием фаски т.к. фасочный резец и, снимаемая им фаска, позволяют перемещаться отрезному резцу. Габариты отрезного резца требуют наличия фаски.

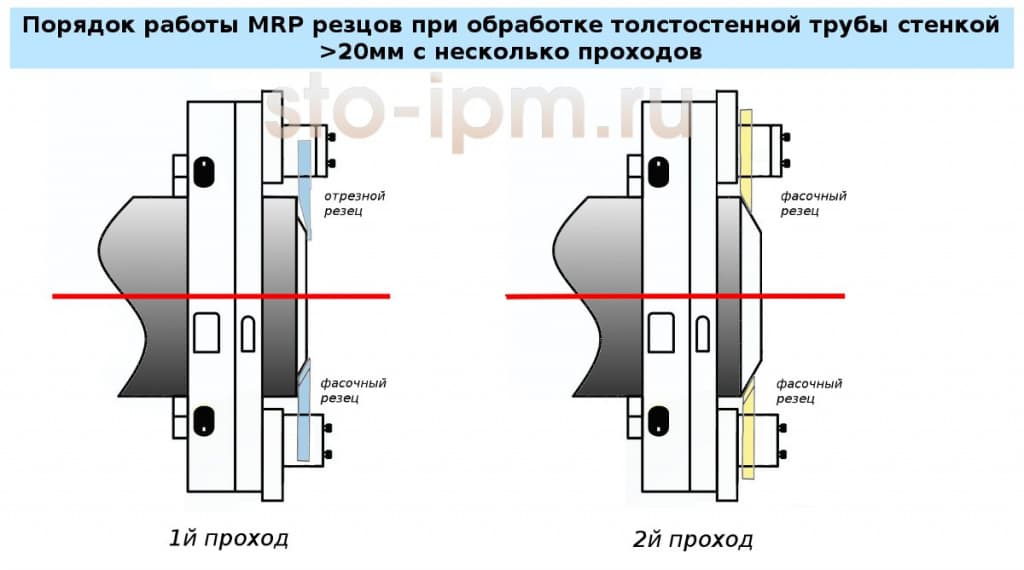

В общем случае схема функционирования MRP резцов на разъемном труборезе в несколько проходов приведена на рисунке ниже:
