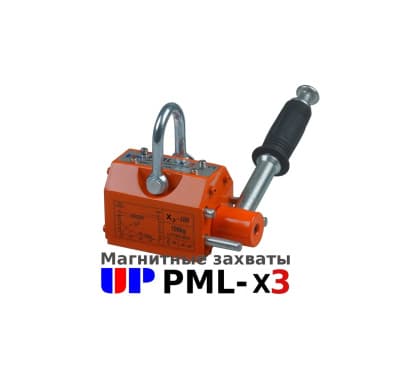

Магнитный захват PML-X3-100

Сравнение0 Отложенные 0 Корзина 0

Контактная информация

Москва, ул. Краснодарская, 66

infos-t-o.ru

--Магнитный захват PML-X3-100

Артикул: PML-X3-100

Подробнее

7 000 руб./шт с НДС

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

rukovodstvo_po_ekspluatacii_magnitnyh_podemnikov_pml-x3 4,9 мб

Описание

Магнитный захват PML-X3-100 самый компактый в линейке. PML-X3 на 100 кг. удобно использовать для небольших деталей и заготовок а также для листовых заготовок небольшой толщины. За счет небольшого размера полюсной подошвы PML-X3-100 не будет захватывать несколько листов из пачки. Магнитные захваты серии PML-X3 представляют собой устройства предназначенные для захвата и удержания металлических грузов при погрузке/разгрузке, загрузки станков, фиксации и других манипуляциях. Конструктивно магнитный захват PML-X3 представляет собой систему постоянных магнитов, встроенных в стальной корпус, имеющий серьгу для присоеденения к подьемному устройству. Магнитный захват имеет рукоятку, переводом которой можно включать и выключать магнитное поле. Для работы магнитного захвата PML-X3 не требуется источника питания. Принцип действия основан на том что магнитная система захвата в положении "OFF" замыкает силовые линии магнитного поля внутри захвата и на полюсной подошве в этом положении поле отсутствует. При переводе рокоятки в положение "ON" замыкание силовых линий магнитной системы происходит через стальной груз который в результате примагничивается к полюсной подошве магнитного захвата. Для эффективного использования магнитных захватов необходимо учитывать факторы влияющие на силу примагничивания/удержания.

Модель	Ном. ГП плоскость	Ном. ГП цилиндр	Усилие отрыва не менее	L	B	H	R	Рабочая температура	Вес
	кг	кг	кг	мм	мм	мм	мм	°C	кг
PML-X3-100	100	50	300	90	63	70	165	< 80	3

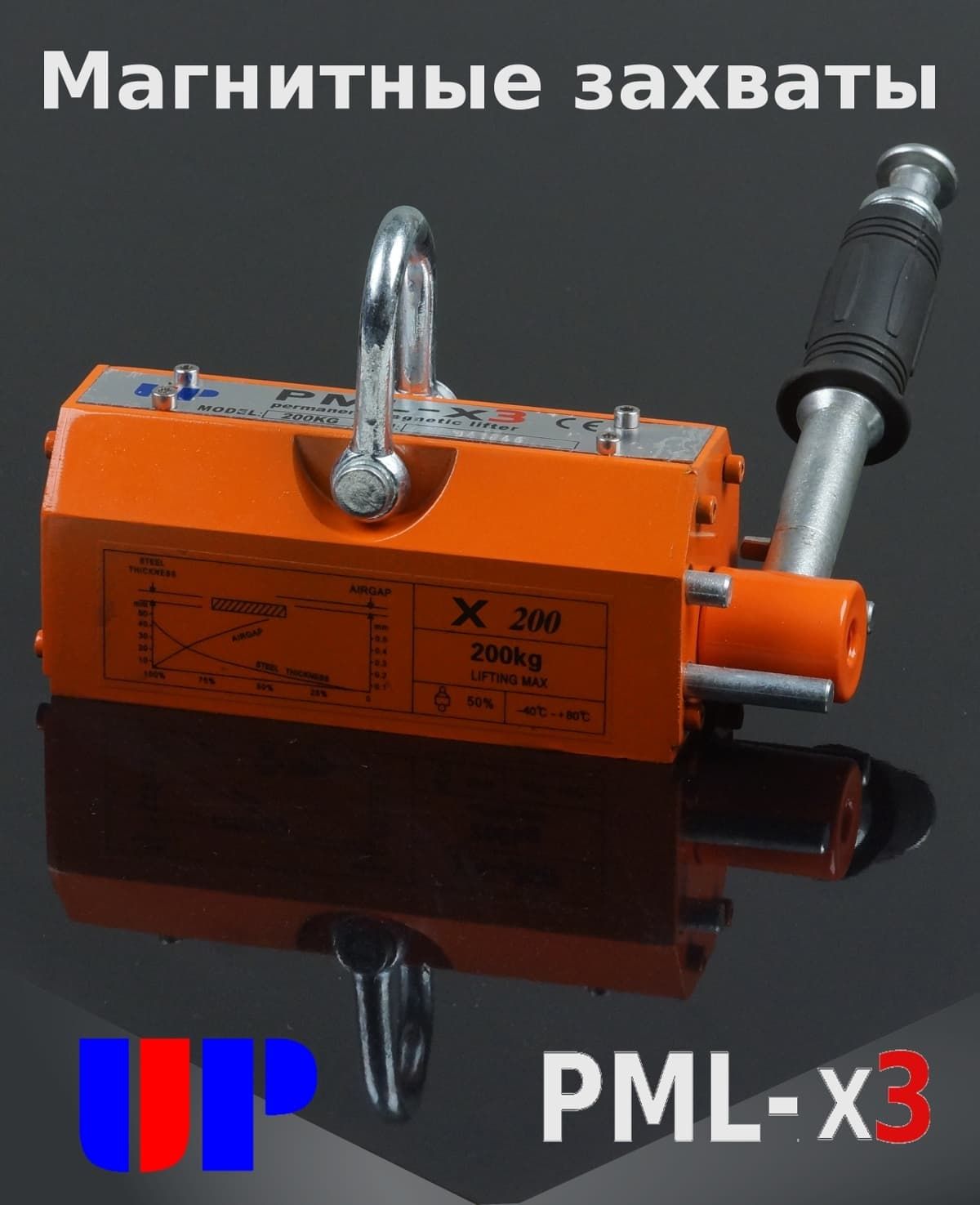

PML-X3-200	200	100	600	155	63	70	165	< 80	4,5
PML-X3-300	300	150	900	160	90	90	200	< 80	9
PML-X3-400	400	200	1200	160	90	94	200	< 80	10
PML-X3-500	500	250	1500	185	100	105	235	< 80	15
PML-X3-600	600	300	1800	210	118	115	235	< 80	20
PML-X3-1000	1000	500	3000	298	153	135	250	< 80	36
PML-X3-2000	2000	1000	6000	395	172	165	350	< 80	70
PML-X3-3000	3000	1500	9000	480	175	165	350	< 80	100

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Факторы влияющие на силу примагничивания/удержания

Факторы влияющие на силу примагничивания/удержания при использовании магнитных захватов PML-X3.

Важнейшие среди них: толщина плоскости к которой выполняется примагничивание, качество поверхности (коррозия, краска и другие покрытия) и марка материала плоскости к которой производится примагничивание. Все указанные факторы влияют на полноту замыкания силовых линий магнитного поля захвата через примагничиваемый груз.

Толщина: если толщина недостаточна для того чтобы провести полностью магнитный поток от подошвы захвата то сила удержания окажется пропорционально снижена.

Качество поверхности: если качество поверхности низкое то образуется неплотность прилегания подошвы захвата и груза что приводит к потере части магнитного потока и как результат с снижению силы удержания

Марка материала груза: разные материалы имеют разные показатели магнитной проницаемости что сказывается на их способности проводить магнитный поток.

Все эти факторы а также меры и техника безопасности подробно описаны в руководстве по эксплуатации.
