РАЗЪЕМНЫЕ ТРУБОРЕЗЫ ДЛЯ РЕЗКИ СТАЛЬНЫХ ТРУБ И СНЯТИЯ ФАСОК ПОД СВАРКУ
В статье описывается назначение, конструкция, принцип действия, особенности, расходный инструмент, вариативность приводов, дополнительные приспособления и аксессуары, размерный ряд разъемных труборезов для резки стальных труб и снятия фасок.
![]() |
Назначение:

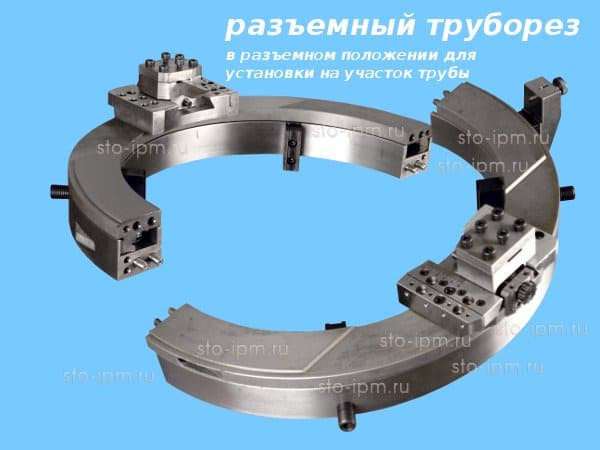

Разъемные труборезы серии ISD предназначены для перпендикулярной отрезки стальных труб с одновременным снятием фасок для подготовки для последующей сварки. Резка выполняется механическим способом, что исключает термическое влияние на материал стенки трубы и обеспечивает высокое качество поверхности и геометрии торца для последующей сварки. Разъемные труборезы могут в собранном виде устанавливаться на трубу со стороны торца или в разъемном положении на участке трубы в условиях недоступности свободного торца. |
Конструкция:

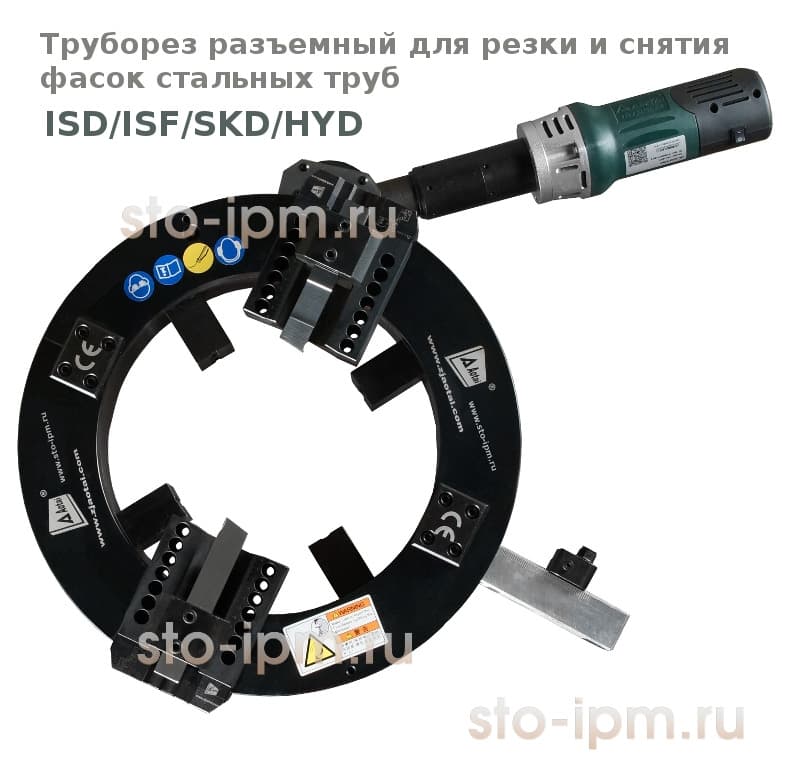

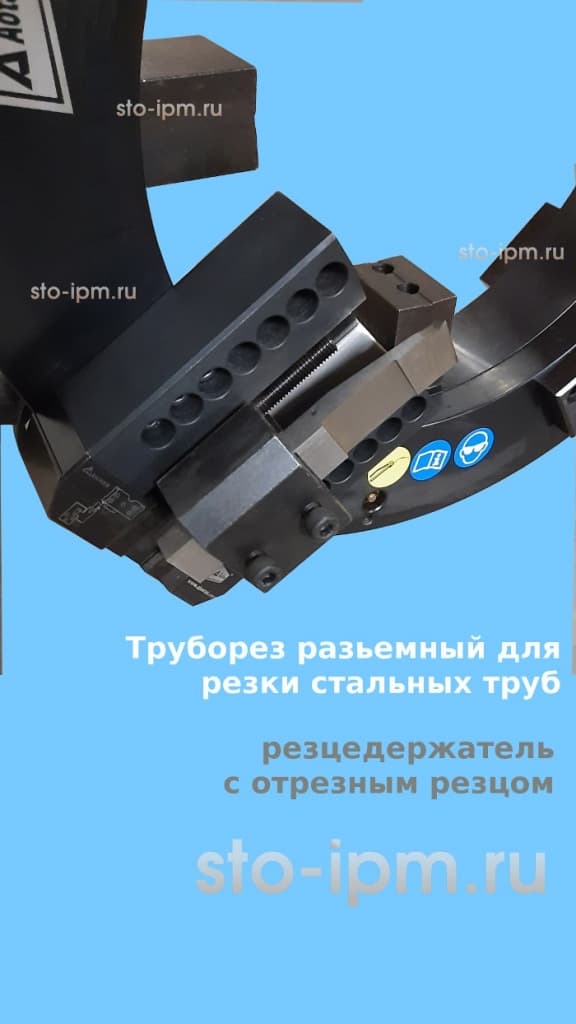

Разъемный труборез представляет собой 2 соосных кольца, подвижное и неподвижное. Подвижное кольцо вращается относительно неподвижного. Вращение подвижного кольца обеспечивается за счет привода, который может быть электрическим, коллекторным или бесщеточным с отдельным контроллером. Кроме того привод может быть пневматическим или гидравлическим. На неподвижном кольце расположены зажимные кулачки, с помощью которых разъемный труборез крепиться на наружной поверхности трубы. Каждый зажимной кулачек вращением ключа может перемещаться относительно поверхности трубы. Независимость перемещения каждого кулачка позволяет получить соосность положения разъемного трубореза и оси трубы, а также надежно зажать труборез на трубе. Зажимные кулачки составные и состоят из базы с приводом перемещения к оси трубы и накладной части накладного кулачка, который выбирается из набора накладных кулачков, поставляемых вместе с труборезом, для зажима та том или ином диаметре трубы из рабочего диапазона разъемного трубореза. На подвижном кольце диаметрально противополжно размещаются резцедержатели суппорта, в которые устанавливаются резцы. Как правило, один отрезной, а другой фасочный. Каждое из колец разъемного трубореза представляет собой 2 полукольца механически состыкованных между собой. Такая конструкция является разъемной, что отражается в названии труборезов -разъемные. «Разъемность» конструкции необходима, если стоит задача выполнить отрезку стальной трубы на участке, т.е. на уже смонтированном трубопроводе. Например, при выполнении ремонтных работ или модернизации.
![]() |
![]() |
Принцип действия:

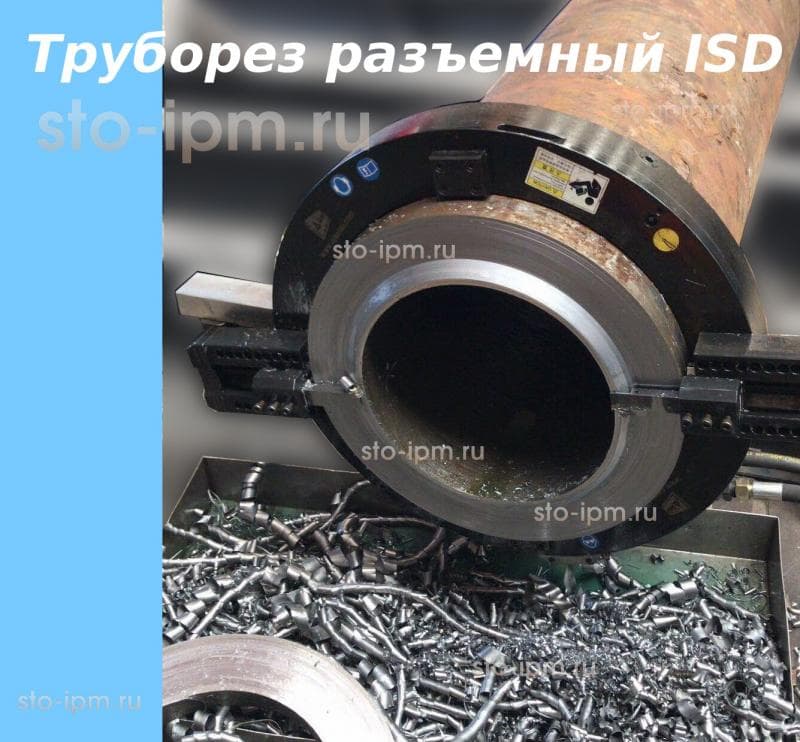

Резка трубы выполняется резцами, расположенными диаметрально противоположно на вращающемся кольце трубореза. Вращаясь вокруг оси трубы резцы, установленные в резцедержателях, перемещаются в направлении оси трубы. Перемещение резцов примерно 0,1 мм на каждый оборот кольца разъемного трубореза. Как правило, один из резцов отрезной, другой фасочный. Но, в зависимости от задачи, могут быть установлены 2 отрезных, если нужно только отрезать трубу, без фаски, или оба фасочных, если нужно только нарезать фаску. Угол фаски задает угол фасочного резца. Подача резцов в случае необходимости может быть отключена или выполняться вручную.
Особенности. Отличия от аналогов:

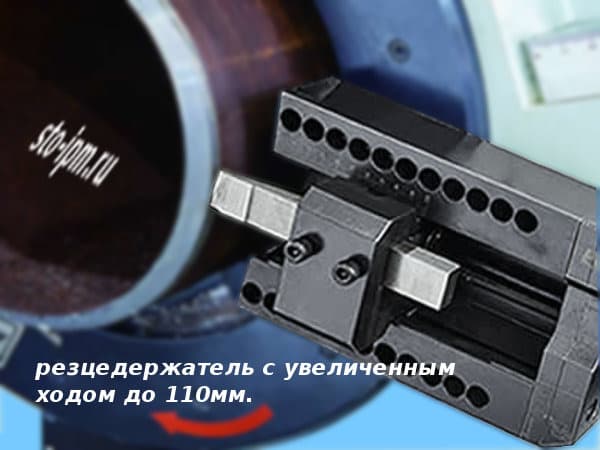

Корпуса разъемных труборезов выполняются из стали или алюминия. Встречаются и комбинированные конструкции, когда одно из колец стальное, а другое алюминиевое. Корпус разъемного трубореза ISD изготавливается из качественного алюминиевого сплава, что с одной стороны позволяет значительно снизить вес трубореза для облегчения установки и работы с ним в полевых и ремонтных условиях, а с другой стороны сохранить жесткость конструкции и долговечность. Особенность труборезов серии ISD помимо их прекрасной конструкции этоувеличенные резцедержатели, которые позволяют резать и снимать фаску на трубах со стенкой до 110мм (начиная с модели ISD-355 Ф177-355мм). До этого размера максимальная толщина стенки, которую может обработать разъемный труборез 75мм. Стандартные резцедержатели трубореза ISD имеют увеличенный ход резца (до 110мм) и кроме того позволяют регулировать положение фасочного резца вдоль оси трубы что нужно для снятия фасок на толстостенных трубах.
![]() |
![]() |
Расходный инструмент:

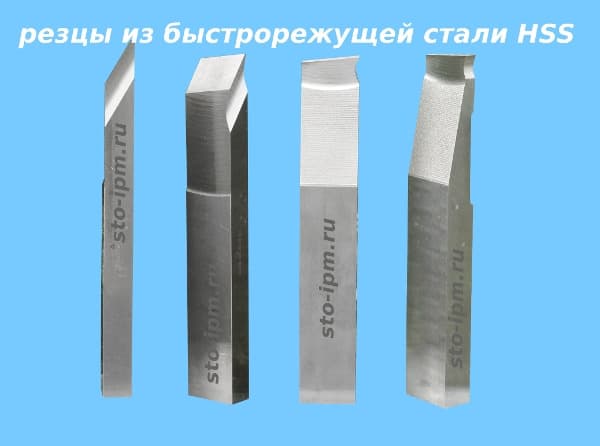

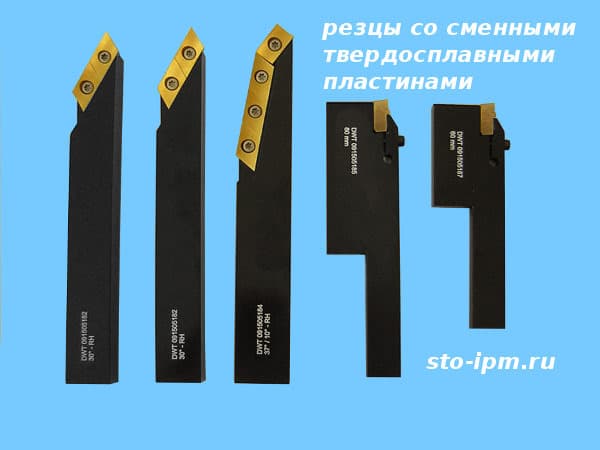

Расходным инструментом разъемных труборезов являются резцы. Резцы подразделяются на резцы из быстрорежущей стали HSS и резцы со сменными твердосплавными пластинами, так называемые СМП резцы, которые состоят из державки и сменной пластины из твердого сплава, которая механически крепится на державке.
![]() |
![]() |
Сменные пластины, как правило, многосторонние, то есть имеющие несколько режущих кромок. Поворотом пластины меняются режущие кромки по мере износа. Те и другие типы резцов имеют свои преимущества и недостатки. Преимущество резцов из быстрорежущей стали для разъемных труборезов это возможность заточки по мере износа, относительная стойкость к ударным нагрузкам, которые могут появляться, если поверхность трубы подверглась очаговой коррозии или если овальность и неравномерность толщины стенки значительны. Кроме всего резцы трубореза из быстрорежущей HSS стали имеют меньшую стоимость, чем СМП резцы.
Резцы для трубореза со сменными твердосплавными пластинами имеют большую рабочую стойкость, как говорят больший «пробег» но с условием обильного применения СОЖ и исключении ударных нагрузок, которые могут быстро выкрашивать пластину. Заточке пластины не поддаются. Выраженное преимущество СМП резцы имеют, если труба изготовлена из твердой стали.
Резцы так же бывают отрезные, фасочные, расточные и специальные. Из названия понятно функциональное подразделение по назначению.

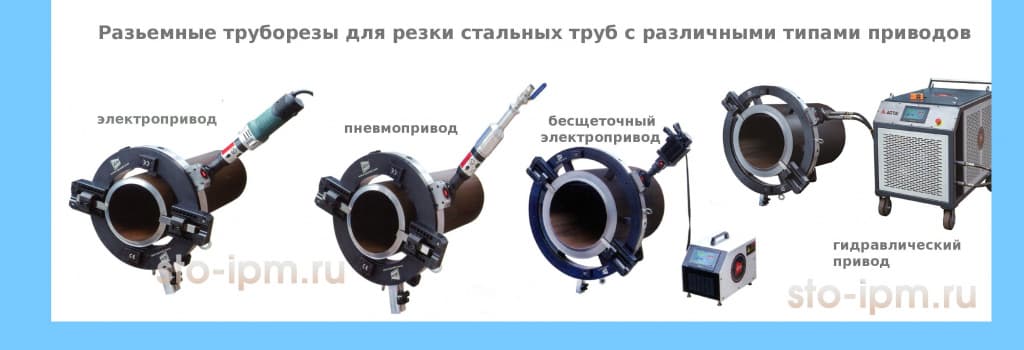

Приводы:

Разъемные труборезы предполагают возможность использования различных типов приводов:
-Электрические коллекторные на 220В: наиболее распространенные за счет невысокой стоимости, доступности по питанию. Недостатки -уязвимость в аварийных ситуациях связанных с заклиниваниями резцов из-за неверной установки или использования.
-Электрические бесщеточные с контроллером 380В: современные электродвигатели постоянного тока с микропроцессорным управлением. Очень надежны, имеют высокий крутящий момент, широкие диапазоны регулировок оборотов без заметной потери момента, многоступенчатая защита от перегрузок и перегревов. Практически не требуют обслуживания. Недостаток -более высокая опасность, связанная с необходимостью 3х фазного питания на участке работ.
-Пневматические: сочетают все преимущества, надежны, безопасны, не требуют обслуживания. Единственный недостаток это необходимость достаточно мощного компрессора-до 2000 л/ч
-Гидравлические: так же хороши как пневматические и даже лучше. Особенно на крупных моделях разъемных труборезов очень рекомендовано использование именно гидравлических приводов. Недостаток-необходимость наличия мощной гидростанции для питания привода. Станция нужна на 10 мРа и 25 л/мин
Все приводы для разъемных труборезов ISD взаимозаменяемы, без каких либо дополнительных аксессуаров что дает возможность гибкого применения различных приводов для разных задач и площадок.

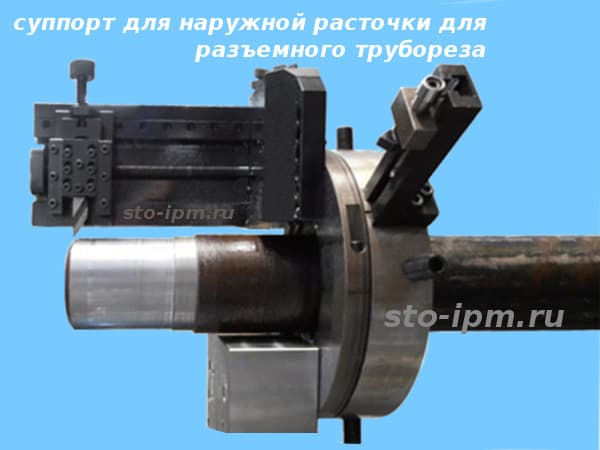

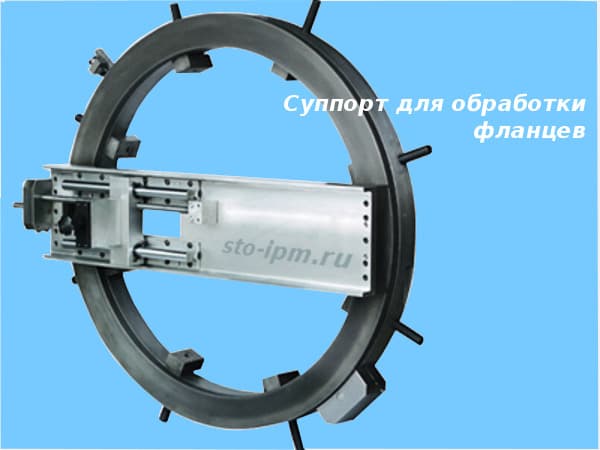

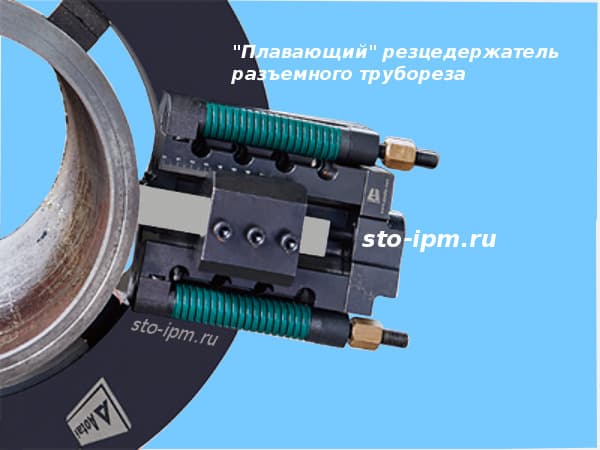

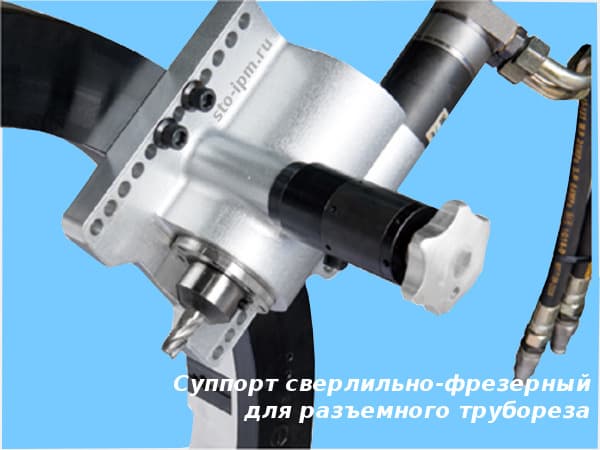

Дополнительные приспособления:

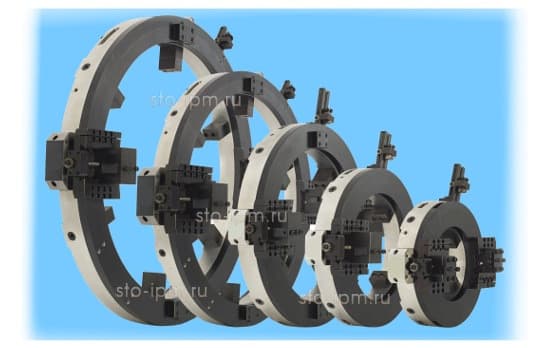

Размерный ряд разъемных труборезов ISD:
Серия разъемных труборезов ISD представляет собой линейку труборезов различной размерности. Каждый разъемный труборез имеет свой диапазон диаметров труб, для которых он предназначен. Диапазон рабочих диаметров это наружные диаметры труб, для которых предназначен труборез. Например, ISD-457 имеет диапазон Ф323-457мм. На первый взгляд, кажется что каждый труборез покрывает совсем немного возможных диаметров а нельзя ли было сделать его шире. Дело в том, что для качественной резки стальных труб, да еще и со снятием фаски необходима достаточная жесткость всей связки труба-станок-резец. Увеличивая диапазона диаметров, придется увеличивать длину накладных кулачков, вылеты подвижных частей суппортов и самих резцов что уменьшит жесткость настолько что качественная обработка станет невозможной из-за вибраций, участятся случаи заклинивания из-за перекосов станка на трубе и. т. д. Поэтому существующие диапазоны диаметров для каждой размерности разъемного трубореза оправданы целью качественной и надежной работы и проверены временем. Однако, существует серия труборезов у увеличенным диапазоном обработки для каждой из размерности разъемного трубореза P3-SD-H. К тому же, эти труборезы имеют более массивный корпус и зажимную систему и к тому же изготовлены из стального сплава, более тяжелые и дорогие соответственно. Размерный ряд серии разъемных труборезов ISD выглядит следующим образом и приведен в таблице ниже:Модель | ⌀нар обрабатываемых труб | Скорость вращения суппортов об/мин |
ISD-90 | 10-90мм | 34 |
ISD-168 | 25-168мм | 24 |
ISD-219 | 50-219мм | 23 |
ISD-273 | 114-273мм | 23 |
ISD-323 | 168-323мм | 23 |
ISD-355 | 219-355мм | 22 |
ISD-406 | 254-406м | 20 |
ISD-457 | 323-457мм | 20 |
ISD-508 | 355-508мм | 14 |
ISD-559 | 406-559мм | 14 |
ISD-610 | 457-610мм | 13 |
ISD-762 | 610-762мм | 11 |
ISD-914 | 762-914мм | 10 |
ISD-1066 | 914-1066мм | 9 |
ISD-1160 | 980-1160мм | 9 |
ISD-1240 | 1040-1240мм | 8 |
ISD-1300 | 1150-1300мм | 5 |
ISD-1540 | 1320-1540мм | 4 |
ISD-1700 | 1500-1700мм |
4 |

Разъемные труборезы удобны в эксплуатации и функциональны. Благодаря компактным размерам широко используются при выполнении монтажных и ремонтных задач. Возможность использования безопасных пневматических или гидравлических приводов допускает работу на объектах нефтегазовой промышленности.
