Орбитальные труборезы — одна из наших основных специализаций. В «ПИК СТО-ИПМ» можно купить орбитальный труборез для разного диаметра и толщины стенки. Кроме того, в каталоге есть и другие конструкции, которые могут лучше подойти для выполнения конкретной задачи — например, модели с резцами, разъемные труборезы, электрические, аккумуляторные, пневматические варианты. Модель всегда подбирается под конкретные требования.
Запрос от заказчика на покупку орбитального трубореза
| Наименование, марка | Орбитальный труборез |
| Назначение | Для снятия фаски с труб диаметром от 159 мм до 530 мм |
| Толщина стенки обрабатываемых труб | От 4 до 18 мм |
| Резка и снятие фаски | Посредством одного оборота вокруг трубы |
| Зажим | Автоматический |
| Обрабатываемые материалы | Тонкостенные и толстостенные трубы, трубы из нержавеющей стали, литые материалы, цветные металлы, медные, алюминиевые и пластиковые трубы. |
| Инструмент для резки и снятия фаски | Фреза |
| Угол снятия фаски | 35°-40° |
| Смазка и охлаждение | Непрерывная подача СОЖ (кругооборот) |
Из задачи понятно, что требуется универсальный инструмент, который будет одинаково хорошо обрабатывать тонкостенные и толстостенные трубы, быстро выполнять операцию (за один оборот) и одновременно срезать фаску.
Решение: подбор трубореза
Инструменты для орбитальной обработки, в которых резка выполняется фрезой за один оборот привода, применяются на деталях с толщиной стенки до 12 мм. Но главные преимущества конструкции с фрезой проявляются при обработке деталей со стенкой до 8 мм:
-
Многокулачковый зажим позволяет аккуратно и без повреждений зафиксировать трубу.
-
Резка фрезой не имеет радиального воздействия на стенку, что исключает деформацию.
-
Внутренняя поверхность торца остается чистой, без заусенцев, так как резка выполняется изнутри наружу.
-
При сварке тонкостенных труб не требуется фаска. Чтобы станок выполнял фаску, нужны специальные комбинированные фрезы, но они дороги и малоэффективны.
При толщине стенки до 12 мм орбитальные труборезы тоже режут хорошо, но для сварки таких деталей нужна фаска, поэтому потребуется дополнительное оборудование или использование дорогой оснастки.
Пример подходящих станков:
|
|
Орбитальный труборез серии OSK. Подходит для перпендикулярной отрезки труб с толщиной стенки до 12 мм. Особенности конструкции: ЧПУ для настройки и управления процессом, автоматический привод.
|
|

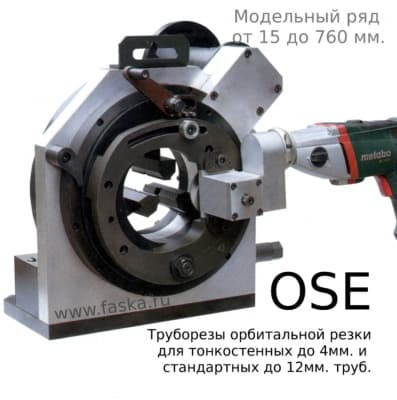

Более компактный вариант — серия OSE. Оборудование обеспечивает качественную обработку торца, аккуратный зажим тонкостенных труб. Ручной привод позволяет контролировать скорость движения фрезы.
|
Для труб со стенкой до 18 мм используют резцовые труборезы. Модели очень похожи по конструкции, но вместо фрезы используются резцы. На каретку устанавливаются отрезной и фасочный резцы, которые одновременно выполняют обе операции.
Ограничение для такого типа станков — толщина стенки до 6 мм, так как при обработке создается радиальное давление и возможна деформация со стороны внутренней поверхности при выходе резца.
Пример станка для толстостенных труб:
|
|

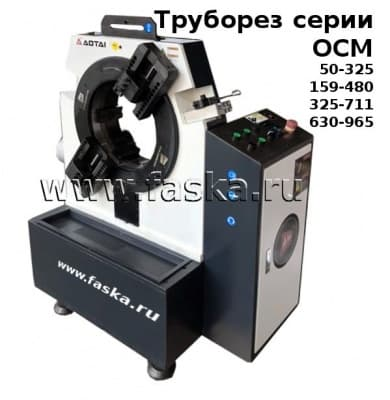

Модель для перпендикулярной отрезки и снятия фаски. В конструкции используется встроенная подача СОЖ, автоматический зажим и программируемый привод. В работе участвуют три привода: для движения инструмента, зажима и регулировки аппарата по высоте.
|
Вывод: какой труборез купить
Для решения этой задачи идеально подойдут две конструкции:
-
Орбитальный труборез для тонкостенных труб. На нем можно будет быстро и точно обрабатывать любые заготовки, не требующие выполнения фаски. Техника гарантирует чистоту внутренней поверхности и отсутствие деформаций.
-
Модель с резцами для толстостенных труб (диаметр до 914 мм, толщина стенки до 30 мм). Скорость вращения инструмента — до 50 об/мин (на больших диаметрах — до 20 об/мин). Аппараты одновременно отрезают и выполняют фаску под сварку.
Одновременное применение двух единиц поможет по максимуму использовать преимущества конструкций, без брака обрабатывать тонкостенные модели, выполнять качественную резку толстостенных труб. При расширении списка обрабатываемых заготовок не придется покупать дополнительную технику — оборудование охватывает широкий диапазон размеров.
Нужен профессиональный подбор оборудования для обработки on-site? Позвоните по номеру +7 495 225-34-88 или отправьте запрос на почту info@sto-ipm.ru и получите подробную консультацию!
